Как сделать плазморез своими руками из инвертора. Изготовление плазмореза из инвертора своими руками: инструкция, схемы, видео Источник питания для плазмореза своими руками

Плазморезы широко применяются на предприятиях, работающих с цветными металлами. В отличие от обычной стали, разрезать которую можно пропан-кислородным пламенем, нержавейку или алюминий так обработать не получится, ввиду большей теплопроводности материала. При попытке реза обычным пламенем нагреву подвергается широкая часть поверхности, что приводит к деформации на данном участке. Плазморез способен точечно нагревать металл, производя разделку с минимальной шириной реза. При использовании присадочной проволоки аппаратом можно наоборот сваривать цветные виды стали. Но это оборудование стоит довольно дорого. Как собрать плазморез самостоятельно из сварочного инвертора? По какому принципу работает аппарат? Какова схема оборудования? Возможно ли изготовить пистолет-резак самостоятельно, или лучше купить этот элемент? Далее рассматриваются ответы на эти вопросы, включающие тематическое видео.

Смастерить плазморез из инвертора своим руками получится в том случае, если хорошо понимать принцип работы аппарата и элементов, задействованных в процессе. Суть функционирования плазмореза заключается в следующем:

1. Источник тока вырабатывает необходимое напряжение, подаваемое по кабелям в резак-горелку (плазмотрон).
2. В плазмотроне находится два электрода (катод и анод), между которыми возбуждается дуга.
3. Поток воздуха, подаваемый под давлением и специальным закрученным каналам, направляет электрическую дугу наружу, одновременно усиливая ее температуру. В других моделях применяется жидкость, которая испаряясь, создает выпускное давление. Получаемое высокотемпературное ионизированное пламя (как оно выглядит внешне) и есть плазма.
4. Кабель массы, предварительно подключенный к изделию, содействует замыканию дуги на разрезаемой поверхности, что дает возможность работы плазмореза.
5. В случае выполнения сварки, в роли подаваемого газа может выступать аргон или иные инертные смеси, защищающие сварочную ванну от внешней среды.

Температура дуги, благодаря разгону потоком воздуха, может достигать 8000 градусов, что позволяет моментально и точечно нагревать необходимый участок металла, производя резку, и не перегревая остальное изделие.

Плазморезы отличаются по мощности и комплектации. Небольшие модели способны резать металл толщиной около 10 мм. Промышленные машины работают со сталями толщиной до 100 мм. Часто это большие станки на кронштейнах, на которые подаются листы стали тельферами. Плазморез, сделанный в домашних условиях, будет способен разделывать нержавейку и другие металлы до 12 мм. Им можно будет выполнять фигурные вырезы в листовом железе (круги, спирали, волнообразные формы), а так же сварку легированной стали с присадочной проволокой.

Самый простой самодельный плазморез должен иметь четыре составляющих узла:

• источник питания;
• плазмотрон;
• компрессор;
• массу.

Источник тока

Сборку изделия необходимо начинать с поиска подходящего источника тока. В промышленных моделях используются мощные трансформаторы, позволяющие получать большую силу тока и способных резать толщину свыше 80 мм. Но в домашних условиях работать с такими величинами не приходится, да и такой трансформатор будет сильно гудеть.

В качестве источника тока можно взять обычный инвертор, который стоит в четыре раза дешевле самого простого аппарата плазменной резки. Он будет превосходить работу трансформатора, выдавая устойчивое напряжение с высокой частотой. Благодаря этому будет обеспечиваться стабильность горения дуги и требуемое качество реза. Инвертор будет удобен и ввиду малых размеров, на случай выездной работы с плазморезом. Легкий вес позволит проще транспортировать аппарат на нужное место.

Плазморез из инвертора, в готовом виде, должен соответствовать ряду ключевых требований:

• питаться от сети 220V;
• работать при мощности 4 кВт;
• иметь диапазон регулировки силы тока от 20 до 40 А;
• холостой ход 220V;
• номинальный режим работы 60% (при цикле около 10 минут).

Чтобы добиться этих параметров, изделие необходимо снабдить дополнительным оборудованием, строго по схеме.

Схема плазмореза и ее работа

Как сделать плазморез хорошо показано на некоторых видео в сети. Там же можно найти и важные схемы, по которым собирается устройство. Чтобы прочитать обозначения, необходимы элементарные навыки электротехники и умение понимать условные обозначения.

Схема плазмореза обеспечивает в реальности возможность выполнения работы аппаратом. Происходит это следующим образом:

1. Плазмотрон имеет кнопку пуска процесса. Нажатие кнопки включает реле (Р1), подающее ток на блок управления.
2. Второе реле (Р2) пускает ток на инвертор, и одновременно подключает электроклапан, выполняющий продувку горелки. Поток воздуха высушивает камеру горелки и освобождает ее от возможных окалин и мусора.
3. Через 3 секунды срабатывает третье реле (Р3), питающее электроды.
4. Одновременно с третьим реле запускается осциллятор, ионизирующий воздух между катодом и анодом. Возбуждается дуга, называемая дежурной.
5. Когда пламя подносят к изделию, подключенному к массе, зажигается дуга между плазмотроном и поверхностью, называемая рабочей.
6. Реле геркона отсекает подачу тока, работающего на розжиг.
7. Ведется резка или сварка материала. Если контакт с поверхностью был потерян (дуга попала на уже вырезанное место), то реле геркона снова срабатывает на розжиг дежурной дуги.
8. После отключения кнопки на плазмотроне, любой вид дуги гаснет, а четвертое реле (Р4) запускает кратковременную подачу продувочного воздуха для удаления с сопла нагоревших элементов.

Сборка плазмотрона

Плазменная резка и сварка выполняется горелкой (плазмотроном). Она может иметь различные модификации и размеры. Соорудить модель работающую на воде в домашних условия довольно сложно, поэтому стоит приобрести такой «пистолет» в магазине.

Сделать плазмотрон с воздушной системой гораздо проще. Самодельные версии плазмореза чаще всего именно такие. Для сборки своими руками потребуются:

• рукоятка с отверстиями для кабелей (можно использовать от старого паяльника или игрушек);
• кнопка пуска;
• специальный электрод;
• изолятор;
• завихритель потоков;
• сопла под разные диаметры металла;
• наконечник с защитой от брызг;
• дистанционная пружина для выдерживания зазора между соплом и поверхностью;
• насадки для снятия фасок и нагара.

Сварка и резка одним и тем же устройством может вестись на разных толщинах металла благодаря сменным элементам оголовка плазмотрона. Для этого предусмотрены разнообразные сопла, отличающиеся по диаметру выходного отверстия и высоте конуса. Именно они направляют сформированную струю плазмы на металл. Приобретаются сопла отдельно в магазине. Купить стоит каждый вид по несколько штук, т. к. они будут оплавляться, что потребует, со временем, замены.

Сопла крепятся специальной прижимной гайкой, чей диаметр позволяет пропустить через себя конус сопла, и зажать его широкую часть. Сразу за соплом находится электрод и изоляционная втулка, не дающая зажечься дуге в непредусмотренном месте. После, располагается механизм закрутки воздушного потока, усиливающий действие дуги. Все это помещается во фторопластовый корпус и закрывается металлическим кожухом. Некоторые из этих элементов можно изготовить самостоятельно, а другие лучше купить в магазине.

Магазинный плазмотрон может отличаться и системой воздушного охлаждения, которая позволит дольше работать устройству без перегрева. Но если резка будет вестись кратковременно, то в этом нет необходимости.

Используемые электроды

Электроды играют важную роль в обеспечении процесса горения дуги и осуществлении резки плазмотроном. В их изготовлении используют бериллий, гафний, торий и цирконий. Благодаря образованию тугоплавкой поверхностной пленки, электродный стержень не подвергается перегреву и преждевременному разрушению при работе с высокими температурами.

Покупая электроды для самодельного плазмореза следует выяснить из какого они материала. Бериллий и торий дают вредные испарения, и подходят для работы в специальной среде, обеспечивающей надлежащую защиту сварщика. Поэтому, для домашнего использования лучше приобрести электроды из гафния.

Компрессор и кабель-шланги

Большинство самодельных плазморезов включают в свою схему компрессор и пути подачи воздуха к горелке. Это важная часть устройства, позволяющая развивать температуру электрической дуги до 8000 градусов, и обеспечивающая процесс резки. Дополнительно, компрессор продувает каналы оборудования и плазмотрона, осушая систему от конденсата и удаляя частички мусора. Возможность прохождения сжатого воздуха по горелке содействует охлаждению работающих частей.

В свой плазмотрон можно установить простой компрессор, применяемый при покраске пульверизатором. Подсоединение к аппарату выполняется тонким шлангом и соответствующим разъемом. На входе устанавливается электроклапан, регулирующий подачу воздуха в систему.

Канал от плазмореза к горелке содержит уже электрическую составляющую (кабель для запитки электрода), поэтому используют более толстый шланг, например от старой стиральной машинки, внутрь которого помещают провод электросети. Подающийся воздух будет одновременно охлаждать кабель. Массу выполняют из провода сечением более 5 мм квадратных, с зажимом на конце. Если контакт массы будет плохим, то дежурная дуга не сможет переключаться на рабочую. Поэтому зажим важно покупать сильный и надежный.

Собрать плазморез в домашних условиях при помощи видео и купленных комплектующих вполне возможно. Рабочий инвертор и схема послужат основой для реализации цели. А вышеприведенные советы помогут лучше понимать процесс и предназначение каждого элемента в сборке.

Бесспорно многие из нас видели видео на ютубе, где Виталий Богачев собрал плазменный резак из обычного сварочного аппарата дуговой сварки
Постараюсь объяснить простыми словами без всякого фанатизма. Виталий, удалил вторичную обмотку на сварочном трансформаторе и вместо нее намотал новую вторичную обмотку кабелем меньшего сечения, что бы поднять выходное напряжение до 200В. Следом установил диодный мост на радиаторы и дроссель намотанный на железе, походу от большего сварочного трансформатора. Подключил это дело к резаку.
Для продувки использовал обычный воздух накачиваемый компрессором

Вот первое видео в котором Виталий описал конструкцию прибора

Во втором видео Виталий показал как работает его самопальный плазменный резак. Видно, что резак режет метал до 8мм, но Виталий не показывает сам аппарат во время резки, даже элементарно зайти в это помещение и показать куда тянется рукав от резака, этого нет

Честно, ну очень меня поманила эта идея и захотелось собрать подобное устройство, но вот что насторожило. Почему заводские аппараты для плазменной резки стоят приличных денег, если в них нет ничего такого сложного, может в видео есть подвох и на самом деле видео для пиара

Во первых нужен сварочный аппарат для дуговой сварки переменного тока 200А, а точнее таких аппаратов нужно пара. Первый трансформатор будет силовой, второй трансформатор будет в качестве дросселя. На сварочном трансформаторе три обмотки, две первичные обмотки 0-220-400В, а так же вторичная обмотка 40В. Вот что я планирую делать с этими трансформаторами, разрезать оба трансформатора, снять вторичную обмотку с первого и на ее место поставить первичку второго трансформатора, вот и должно у меня получится на вторичной обмотке 200В. Теперь о дросселе. Остается у меня железо со второго трансформатора, а так же две вторичные обмотки, которые можно одеть на второй сердечник и последовательно соединить. Должен получиться великолепный дроссель с пока неизвестной индуктивностью.
Посмотрел на эти сварочные трансформаторы в Яндекс маркете и нашел самый дешевый вариант по 2 376 ₽ за один. Значит за два с учетом доставки выйдет примерно 6,500Р.
Вот такие сварочные аппараты

Иду далее, нужны 4 диода напряжением от 600В, но лучше 1000В. Ток для диодов лучше выбрать побольше скажем 150А будет в самый раз. За этим делом обращусь ка я на AliExpress. Нашел подходящий диодный мостик на 150А 1600В на обратный пробой, такой хороший запас по обратному напряжению не будет лишний.


Цена на такой диодный мостик 770,33 руб., вот ссылка для покупки. Так же нужен радиатор для охлаждения диодного моста, лучше чем радиатор с процессора ПК идей нет, такой радиатор можно на барахолке купить за 100-200Р. И того 1000Р за выпрямитель

Для работы плазменного резака нужен компрессор, ну это дело решенное, давно собран. Компрессор это хорошо, а вот воздух должен быть чистым, без масла и влаги. Значит надо перед резаком ставить осушитель, который опять же лучше заказать с Китая. Приглянулся мне фильтр AF2000-02 G1/4 за 442,20 руб.


Осушитель выдерживает давление в 1.5 МПа, что вполне устраивает. Так же нужен клапан для управления, клапан буду использовать типа такого, цена на него 480Р. Вот ссылка

Так же для соединения между собой нужны штуцера диаметром 1\4 дюйма


Как вариант можно заказать 5 штучек за 276 руб. ссылка вот

Следующий компонент плазменного резака и пожалуй основной это сама горелка. Такая горелочка стоит немало у нас, но и в Китае просят за нее 2400Р.


Из того что предлагают Китайцы, это самый дешевый вариант. Заказать такой можно по ссылке . Так же для подключения этого рукава нужен штуцер, такой же как я показывал в статье про . Что то найти толкового ничего не смог в интернете, поэтому прийдется заказывать у токаря. Это еще рублей 600-800

Еще несколько компонентов надо для полного комплекта.
Несколько релюшек для управления силовым трансформатором и клапанном газа.

Такие реле можно заказать из Китая по 100 рублей
Нужен блок питания 12В для питания клапана и реле
Такой блок питания стоит в Китае 232 р, купить можно по этой ссылке . Разъем под кнопку управления на держаке.

Этой кнопкой включается трансформатор, открывается клапан и включается осциллятор. С Китая такой стоит 66 рублей, комплект мама-папа. Так же для розжига дуги плазмы без контакта нужен высоковольтный осцилятор

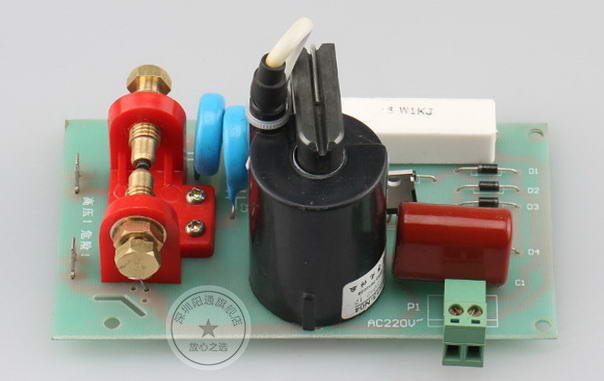

Готовый модуль из Китая для питания от переменного напряжения 220В модуль стоит 1500 рублей, ссылка

На промышленных предприятиях, небольших мастерских, при проведении строительных и ремонтных работ используются ручной плазморез, когда необходимо сделать сварку или резку изделий из металла, а также специальное оборудование оснащенное системами ЧПУ. Для выполнения небольших по объему работ, может использоваться плазморез собранный своими руками из инвертора, который способен обеспечить высокое качество реза или шва с учетом выполняемых операций.

Принцип действия плазмореза

При включении источника питания ток начинает поступать в рабочую зону во внутреннюю камеру плазмореза, где активируется электрическая дежурная дуга между наконечником сопла и электродом. Образующая дуга заполняет канал сопла, куда под большим давлением начинает подаваться воздушная смесь, которая за счет высокой температуры 6000-8000 °C сильно нагревается и увеличивается в объеме от 50 до 100 раз. За счет внутренней формы сужающегося сопла, которое имеет форму конуса поток воздуха, сжимается, разогреваясь до температуры на выходе равной 25000 — 30000 °C, с образованием плазменной струи производящей резку обрабатываемой болванки. Причем первоначально активированная дежурная дуга гаснет и активируется рабочая между электродом и изделием из металла. Образующиеся продукты от воздействия плазменного горения и плавки металла удаляются за счет силы струи.

Рис 1 Проведение операций по разделке металла, где необходим раскрой или сварка изделия, используя ручной самодельный изготовленный своими руками или профессиональный плазморез.

Оптимальными показателями для рабочего процесса являются:

1. подача газа со скоростью до 800 м/сек;
2. показатель тока может составлять до 250 — 400 А.

Схема 1. Чертеж процесса плазменной разделки обрабатываемого изделия.

Ручной плазморез собранный с использованием инвертора в основном применяется для обработки заготовок и отличается небольшим весом и экономным расходом электроэнергии.

Подбор составных частей плазмореза

Для сборки плазменного резака, используя чертежи (на базе инвертора), своими руками необходимы агрегаты:

1. устройство подачи газа под давлением – компрессор;
2. плазменный резак;
3. электротехническое устройство – инвертор, обеспечивающий силу тока для образования электрической дуги;
4. рабочие шланги высокого давления для подачи воздуха и защищенный электрический кабель.

Для подачи воздуха подбираем компрессор с учетом выходного объема в течение 1 мин. Производственные компании выпускают 2 вида компрессоров:

1. аппарат поршневой;
2. аппарат винтовой (который обладает меньшим расходом электроэнергии, легче, но 40-50% дороже).

Рис. 2 Плазморез (аппарат) с комплектом кабеля для резака и соединения с заготовкой (в качестве анода).

Поршневые компрессоры подразделяются на масляные и без применения масла, по принципу привода — с ременным или прямым соединением элементов.
При эксплуатации компрессоров необходимо соблюдать ряд правил:

1. при отрицательной температуре окружающей среды необходимо предварительно прогревать масло, содержащееся в картере;
2. необходимо регулярно менять воздушный (входной) фильтр;
3. строго контролировать уровень масла в картере;
4. не реже 1 раз полгода необходимо осуществлять полную очистку агрегатов от посторонних примесей;
5. по окончании работ необходимо сделать сброс давления (с помощью регулятора) в системе.

При ремонтных работах часто используется продукция компании ORLIK KOMRESSOR (Чехия). Аппарат ORL 11 позволяет производить резку заготовки с использованием силы тока 200-440 А и воздушно-газового потока поступающего под давлением.

В комплект оборудования входит:

1. компрессор;
2. блок фильтров магистральных для воздушно-газовой смеси;
3. осушители газа;
4. ресивер.

На выходе из агрегата поступает очищенный воздух от масла, пыли и влаги. Примером винтовых компрессоров является продукция фирмы Atlas Copco (Швеция) серии СА. Устройство оснащено для очищения воздуха автоматической системой удаления конденсата.

Плазматрон — специальный аппарат, в котором с помощью электрического тока образуется электродуга разогревающая в камере подаваемый под давлением воздух с образованием режущего потока плазмы.

Резак состоит из элементов:

1. специального держателя с электродом;
2. изолирующей прокладки разделяющей сопло и электродный узел;
3. камеры образования плазмы;
4. сопла выходного для образования плазменной струи (см. чертежи);
5. снабжающих систем;
6. элементов тангенциальной подачи плазмы (на некоторых моделях) для стабилизации дугового разряда.

По способу выполнения работ (сварка или резка) резаки подразделяются:

1. Двухпоточные, используемые в восстановительных, окислительных и инертных средах.
2. Газовые инертные (с использованием гелия, аргона), восстановительные (водорода, азота).
3. Газовые окислительные (в состав воздушно-газовой смеси входит кислород).
4. Газовые с применением стабилизационной (газожидкостной) дуги.

Катод плазматрона изготавливается в виде стержня или вставок из вольфрама, гафния, циркония. Широкое распространение получили плазматроны с гильзовым катодом, применяемым при резке с использованием воздушно-газовой потока под давлением.

Для проведения резки изделий в окислительной среде используется пустотный катод, изготовленный из меди с принудительной системой охлаждения с помощью воды.

Рис. 3 Переносной аппарат (инвертор) для осуществления плазменной резки.

Плазморез двухпоточный (инверторный) оснащаются 2-мя соосными соплами наружным и внутренним. Поступающий газ во внутреннее сопло считается первичным, а наружное – дополнительным, причем газы могут иметь различный состав и объем.

Плазморез со стабилизацией дуги за счет подачи газожидкостного потока имеет отличие, которое заключается в подаче воды в факельную камеру для стабилизации состояния дугового разряда.

Для активации рабочей дуги в качестве анода используется заготовка, которая с помощью зажимов и кабеля подсоединяется к инвертору.

В качестве энергетической установки для осуществления процесса плазменной резки используется устройство (инвертор), обеспечивающее необходимую силу тока, которое обладает более высоким КПД, чем трансформатор, но возможности по обработке металла у трансформатора значительно выше.

Схема 2. Чертеж источника питания плазматрона своими руками.

Преимущества инвертора:

1. возможность равномерно изменять параметры;
2. небольшой вес;
3. устойчивое состояние рабочей дуги;
4. высокое качество реза или сварки.

В комплект оборудования также входит набор шлангов высокого давления для подсоединения стационарного компрессора и соединительный электрический кабель.

Для сборки плазмореза своими руками разрабатывается схема устройства с указанием необходимых агрегатов отвечающих требуемым характеристикам, которая должна включать все дополнения и изменения, используемые при сборке с приведением необходимых расчетов наиболее важных показателей. Самодельный плазморез своими руками можно собрать, используя готовые блоки и агрегаты, производимые специализированными компаниями при этом необходимо сделать точные расчеты и согласование выходных параметров протекающих процессов.

Особенности маркировки плазморезов

Выпускаемые промышленными предприятиями плазморезы можно разделить на 2 категории:

1. агрегаты машинной резки;
2. ручные.

Ручные резаки более доступны по цене при необходимости сборки своими руками. Производимые модели имеют специальную маркировку:

1. ММА – аппарат предназначен для дуговой сварки с помощью индивидуального электрода;
2. CUT – аппарат (плазморез) используется для разделки металла;
3. TIQ — аппарат применяется для работ, где необходима аргонная сварка.

Производственные предприятия выпускают оборудование для резки металла:

1. Профи CUT 40 (горелка РТ-31, допустимая толщина реза – 16 мм, расход воздушно-газовой смеси– 140 л/мин, ресивер объемом 50 л);
2. Профи CUT 60 (горелка Р-80, допустимая толщина реза заготовки — 20 мм, расход воздушно-газовой смеси – 170 л/мин.);
3. Профи CUT 80 (горелка Р. – 80, допустимая толщина реза заготовки – 30 мм, расход воздушно-газовой смеси – 190 л/мин.);
4. Профи CUT 100 (горелка А-101, допустимая толщина реза заготовки – 40 мм, расход воздушно-газовой смеси — 200 л/мин.), ресивер объемом 100 л.

Изготовление плазмореза с ЧПУ своими руками

Плазморез оснащенный ЧПУ должен иметь унифицированную сборку, используя чертежи, выполненные на основе подготовленного технического задания изделия, куда входят:

1. стол рабочий;
2. передача ременная;
3. блок управления функциями;
4. элементы шаговые;
5. направляющие линейные;
6. система регулировки высоты реза;
7. блок управления ЧПУ;

Схема 3. Чертеж устройства инвертора для плазменной резки.

Чертежи всех блоков плазмореза можно приобрести с учетом требуемой мощности и характеристик установки и финансовых возможностей или сделать своими руками при наличии опыта и знаний.

Для комплектования и сборки станка с ЧПУ необходимо, используя чертежи, изготовить ряд элементов:

1. основание для сварки стола;
2. собирается прочная рама с последующей окраской;
3. крепятся опорные стойки;
4. собирается водяной стол;
5. устанавливаются крепления и сами рейки;
6. монтируются направляющие линейные;
7. монтируется облицовка стола;
8. устанавливаются направляющие совместно с порталом;
9. портал оснащается двигателем и сигнальными датчиками;
10. монтируются направляющие, двигатель направляющей Y и зубчатая рейка регулирования позиционирования;
11. монтируется направляющая с оснащением двигателем;
12. монтируется сигнальный датчик поверхности металла;
13. монтируется кран для удаления воды со стола;
14. прокладываются соединительные кабели-каналы X.Z.Y;
15. провода изолируются и закрываются с помощью облицовки;
16. монтируется рабочий резак;
17. собирается и монтируется устройство с ЧПУ.

Проведение операций по изготовлению и сборке плазмотрона с ЧПУ, должны выполняться только при наличии квалифицированных специалистов. Схема устройства (чертежи) должна включать все необходимые элементы, обеспечивающие высокое качество работы и безопасность выполнения резки металла. Оснащение предприятий оборудованием с ЧПУ позволяет повысить производительность труда и сложность выполнения операций. Сделать производственные процессы, выполняемые с помощью оборудования с ЧПУ более экономичными за счет повышения производительности труда и сокращения скорости обработки изделий.

Вам также могут быть интересны статьи:

Как сделать строгальный станок по дереву своими руками Как сделать гильотину для резки металла своими руками?

У домашних мастеров, которые производят обработку металлических изделий, часто возникает необходимость раскроить ту или иную металлическую заготовку. Для этих целей можно использовать угловую шлифовальную машину (болгарку), кислородный резак или плазморез. Чтобы не приобретать дорогостоящий режущий аппарат, лучше всего сделать плазморез своими руками из инвертора.

Особенности самодельного устройства

Самодельным плазменным резаком достаточно легко выполнять различные работы. Его можно использовать не только для производственных, но и для бытовых задач, к примеру, для обработки изделий из металла, где рез должен быть максимально точным, тонким и высококачественным.

При изготовлении оборудования важно предусмотреть соответствующую силу тока. Этот показатель определяется источником питания, в данном случае инвертором. Благодаря ему обеспечивается относительно стабильная работа, по сравнению с трансформатором энергия потребляется более экономно, при том, что размер толщины изделий, с которыми он может работать, в разы меньше.

Также особенностью инвертора является удобство при эксплуатации. Он компактный, обладает небольшим весом. Кроме этого, при низком энергопотреблении его КПД практически на десять процентов больше, чем у трансформатора. Все эти нюансы положительно влияют на качество его работы. Единственный минус использования инверторного плазмореза - это затрудненный раскрой заготовок значительной толщины.

Для сборки конструкции самодельных аппаратов можно воспользоваться готовыми схемами, которые представлены в сети. Также важно заранее подготовить все комплектующие. В процессе сборки следует максимально точно выполнять последовательность указанных в схеме действий, обращая внимание на то, соответствуют ли конструктивные элементы друг другу.

Общая конструкция инверторного плазмореза

Для изготовления функционального плазмореза из сварочного инвертора необходимо выполнить правильный подбор основных элементов конструкции, которые будут обеспечивать бесперебойную работу данного оборудования. Чтобы создать полноценный агрегат обязательно требуется наличие:

• плазмотрона - плазменного резака, благодаря которому выполняется основная режущая процедура;
• компрессора - устройства, посредством которого обеспечивается подача мощных воздушных потоков, формирующих плазменную струю;
• источника питания, которым является непосредственно инвертор;
• кабель-шлангов - позволяют подключать отдельные элементы в целостную систему.

Видео «Самодельный плазморез, плазменный резак»

Схема устройства плазмореза

Самодельные плазморезы из инвертора позволяют данным видам оборудования работать согласно своему основному предназначению, подавая разогретую воздушную струю на металлическое изделие. Температурные значения могут превышать 1000°С, в результате чего нагревается кислород и с определенным давлением направляется на обрабатываемые поверхности. Такой процесс способствует резке металлических конструкций. Для ускорения данной процедуры необходимо предусмотреть дополнительные возможности ионизации среды посредством электротока.

Рассмотрим схему одного из плазменных инверторов на примере оборудования АПР-91. Его силовая часть имеет следующий принцип строения конструкции.

Подбор конструктивных элементов для оборудования

Чтобы изготовить плазморез из инвертора своими руками необходимо правильно выбрать соответствующие конструктивные элементы:

• компрессор;
• плазмотрон;
• электроды;
• сопло;
• плазморез.

В первую очередь, следует предусмотреть наличие инверторного сварочного аппарата, который будет являться источником питания. Благодаря ему должна обеспечиваться подача электрического напряжения на аппарат, в заданном диапазоне значений. Если отсутствует инвертор, то можно использовать вместо него обыкновенный трансформатор.

Подбор плазмотрона должен происходить особенно тщательно, поскольку это основной конструкционный элемент. Воздушный компрессор должен обладать достаточной мощностью, чтобы выполнять резку толстых заготовок.

Также необходимо предусмотреть хорошую длину шлангов, так как это позволит выполнять работу на любых удобных расстояниях. Кроме этого, к плазмотрону следует подбирать соответствующие электроды, которые изготавливаются из подходящих материалов. К таким надежным составляющим относят электроды из тория, бериллия, гафния и циркония. Они обладают положительными характеристиками благодаря тому, что при нагреве на их поверхности создается тугоплавкая оксидная пленка. Это позволяет обеспечить высокую защиту и предотвратить поломку инструмента.

Сопло и его технические характеристики влияют на достижение общего результата и качество рабочего процесса. Наиболее оптимальным вариантом является диаметр сопла - 30 мм. На то, как качественно и аккуратно выполнен разрез влияет длинновой размер сопла. Чем длиннее тем лучше, однако чрезмерная длина может привести к его быстрому износу и преждевременной замене.

Работу плазмореза обеспечивает компрессор, нагнетая струю воздуха под давлением. При этом, посредством него не только подается воздушный поток, он также обеспечивает дополнительную охлаждающую систему.

Процесс сборки резака

Плазморез из сварочного инвертора своими руками изготовить достаточно просто, если есть для этого соответствующие инструменты и материалы. После того, как подбор и подготовка элементов выполнена правильно, можно начинать сборку самого аппарата. Соединение компрессора, плазмотрона и инвертора осуществляется при помощи особого кабель-шлангового пакета . Выполняя сборочный процесс, нужно придерживаться правильного порядка в подключении всех составляющих, выполняется это в несколько шагов:

1. Следует проверить сварочный инвертор на его исправность. После чего, используя кабель, подключить устройство к электроду, чтобы впоследствии при работе могла образоваться дуга.
2. Обеспечить подачу сжатого воздуха из компрессора посредством кабель-шланга.
3. Выполнить соединение компрессора и плазмотрона шлангом, которое должно обеспечивать преобразование воздушной струи в поток плазмы для резки металла.

Сразу после сборки важно проверить факт работоспособности оборудования и в случае неполадки заменить неработающие элементы либо выполнить переподключение взаимосвязанных элементов.

Принцип работы плазменного резака

При включении техники, должно подаваться напряжение высокочастотного тока на плазмотрон. Вместе с этим происходит разжигание дуги, которая разогревается до 6000-8000°С. В патрубке возникает воздушный поток, проходящий через участок электрической дуги. После этого происходит увеличение его объема до ста раз. Электрическая дуга начинает ионизироваться.

Выведение полученной субстанции осуществляется через сопло, которое формирует узкую струю для резки. Подача струи происходит со скоростью 3 м/с. К этому моменту температурные показатели увеличиваются до 25000-30000°С, что приводит к образованию плазменного потока. При соприкосновении плазмы и поверхности металла, происходит угасание дежурной дуги и разжигание режущей. Сильный воздушный поток сдувает все остатки расплавленных металлических частей с поверхности детали. В результате чего обеспечивается аккуратный шов.

При выполнении резки крайне важно следить за тем, чтобы дуговое пятно было расположено именно в центре электродов. Для поддержания стабильного состояния, в устройстве используют тангенциальную подачу воздуха. При возникновении даже незначительных нарушений с воздушным потоком в процессе работы, аккуратность обработки существенно снизиться.

Также следует обращать внимание, чтобы не возникало образование двух плазменных потоков. При нормальной работе допускается только один поток. Такая ситуация может возникнуть из-за несоблюдения технологических норм в процессе работы, а это влечет за собой поломку инвертора.

Одним из важных параметров, который позволяет выполнять плазменную резку правильно, считается скорость воздушной струи. Качественный рез и быстрота его получения достигается при значении скорости потока воздуха в 800 м/c. Показатель силы тока, который поступает от инвертора, не должен быть более 250 А. При работе с учетом таких режимов, следует помнить, что также происходит увеличение расхода воздуха, который формирует плазменный поток.

Изготовить плазморез из сварочного инвертора самостоятельно не трудно, если следовать необходимому теоретическому материалу, выполнив правильный подбор комплектующих и осуществив грамотное их подключение. Благодаря такому универсальному аппарату на инверторной основе, предоставляется отличная возможность выполнять в домашних условиях не только качественную резку металла, но и .

Видео «Приспособа для плазмореза»

Аппарат плазменной резки является довольно востребованным оборудованием, позволяющим производить резку любых металлов во многих областях производства. Плазморезы используются не только на предприятиях. В последнее время они начали появляться и в домашних мастерских. Но, поскольку почти в каждой мастерской уже имеются сварочные аппараты, то будет разумнее не покупать готовый плазморез, а изготовить его из инвертора своими руками.

Плазменный резак в некоторых случаях является незаменимым инструментом для обработки металлических изделий, поскольку температура плазмы, выходящей из его горелки, достигает 25-30 тыс. градусов. Благодаря таким характеристикам сфера применения плазморезов довольно обширная:

• изготовление разного рода конструкций из металла;
• прокладка трубопроводов;
• быстрая резка любых металлов, в том числе и высоколегированных жаропрочных сталей , имеющих в составе титан, никель и молибден, температура плавления которых выше 3000°С;
• фигурный раскрой тонколистовых материалов (токопроводящих) благодаря высокой точности реза.

Кроме всего, плазморезы (в качестве альтернативы лазерным резакам) применяются в составе автоматических линий на крупных предприятиях для вырезания деталей различной конфигурации из листовых материалов.

Следует различать такие понятия, как плазменная резка и плазменная сварка. Последняя доступна только на дорогом, профессиональном оборудовании, стоимость которого начинается от 100 тыс. рублей.

Инвертор или трансформатор

Существуют различные способы, а также чертежи и схемы, по которым можно сделать плазменный резак. Например, если его делать на основе трансформаторного сварочника, то подойдет схема плазмореза, предоставленная ниже, на которой подробно расписано, какие детали нужны для изготовления данного модуля.

Если у вас уже есть инвертор, то чтобы его переделать в плазменный резак, потребуется небольшая доработка, а именно добавить в электрическую схему аппарата осциллятор . Он подключается между инвертором и плазмотроном двумя способами, как показано на следующем рисунке.

Осциллятор можно спаять самостоятельно по схеме, предоставленной ниже.

Если делать плазменный резак самостоятельно, то выбирать трансформатор в качестве источника тока не рекомендуется по нескольким причинам:

• агрегат потребляет много электроэнергии;
• трансформатор имеет большой вес и неудобен в транспортировке.

Несмотря на это, сварочный трансформатор имеет и положительные качества, например, нечувствительность к перепадам напряжения. Также им можно резать металл большой толщины.

Но преимущества аппарата для плазменной резки на инверторе перед трансформаторным агрегатом налицо:

• малый вес;
• высокий показатель КПД (выше на 30%, чем у трансформатора);
• малое потребление электричества;
• качественная резка благодаря более стабильной дуге.

Поэтому предпочтительнее сделать плазморез из сварочного инвертора, чем из трансформатора.

Типовая конструкция плазмореза

Чтобы собрать аппарат, благодаря которому будет возможна воздушно-плазменная резка металлов, потребуется иметь в наличии следующие составляющие.

1. Источник питания. Требуется для подачи на электрод горелки электрического тока. В качестве источника питания может выступать либо трансформатор (сварочный), выдающий переменный ток, либо сварочный агрегат инверторного типа, на выходе которого наблюдается постоянный ток. Исходя из вышесказанного, предпочтительнее использовать инвертор, причем с функцией аргонной сварки. В таком случае он будет иметь разъем для подключения шлангопакета и место для подсоединения газового шланга, что упростит переделку аппарата.


2. Плазмотрон (резак). Является очень важной деталью оборудования, которая имеет сложную конструкцию. В плазмотроне происходит образование струи плазмы под воздействием электрического тока и направленного потока воздуха. Если вы решились собрать плазморез своими руками, то данный элемент лучше приобрести в готовом виде, на китайских сайтах.


3. . Требуется для эффективного розжига дуги и ее стабилизации. Как уже говорилось выше, паяется по несложной схеме. Но если вы не сильны в радиоделе, то данный модуль можно купить в Китае за 1400 руб.

4. Предназначен для создания воздушного потока, поступающего в горелку. Благодаря ему охлаждается плазмотрон, повышается температура плазмы и сдувается расплавленный металл с места реза на заготовке. Для самоделки подойдет любой компрессор, к которому обычно подключают краскопульт. Но чтобы убрать водяные пары из воздуха, нагнетаемого компрессором, потребуется установка фильтра-осушителя.



5. . Через него в горелку поступает ток, способствующий розжигу электрической дуги и ионизации газов. Также через данный шланг подается сжатый воздух в горелку. Кабель-шланг можно изготовить самостоятельно, разместив электрический кабель и кислородный шланг внутри, например, водопроводного шланга подходящего диаметра. Но все же лучше купить готовый шлангопакет, который будет иметь все элементы для подсоединения к плазмотрону и к агрегату.


6. Кабель массы . Имеет на конце зажим для прикрепления к обрабатываемому металлу.

Сборка аппарата

После того, как все нужные элементы будут подготовлены, можно приступать к сборке плазмореза:

• подсоедините к инвертору шланг, через который будет осуществляться подача воздуха от компрессора;
• подсоедините к лицевой стороне инвертора шлангопакет и кабель массы;
• к шлангопакету подсоедините горелку (плазмотрон).

После сборки всех элементов можно приступать к испытаниям оборудования . Для этого подсоедините кабель массы к детали или металлическому столу, на котором она размещена. Включите компрессор и дождитесь, пока он накачает в ресивер необходимое количество воздуха. После автоматического отключения компрессора включите инвертор. Поднесите горелку вплотную к металлу и нажмите кнопку пуска, чтобы между электродом горелки и заготовкой возникла электрическая дуга. Она под воздействием кислорода превратится в поток плазмы, и начнется резка металла.

Для того чтобы самодельный плазморез из сварочного инвертора мог работать эффективно и продолжительное время, следует прислушаться к советам специалистов, относящихся к эксплуатации аппарата.

1. Рекомендуется иметь определенное количество прокладок , которые применяются для подключения шлангов. Особенно их наличие следует проверять, когда приходится часто перевозить агрегат. В некоторых случаях отсутствие необходимой прокладки сделает использование аппарата невозможным.
2. Поскольку сопло резака подвергается воздействию высоких температур, то оно со временем изнашивается и выходит из строя. Поэтому следует заранее побеспокоиться о приобретении запасных сопел.
3. Подбирая комплектующие для плазмореза, следует учитывать, какой мощности агрегат вы хотите получить. В первую очередь это касается выбора подходящего инвертора.
4. При выборе электрода для горелки, если вы ее изготавливаете самостоятельно, нужно отдать предпочтение такому материалу, как гафний . Этот материал в процессе нагрева не выделяет вредных веществ. Но все же настоятельно рекомендуется использовать готовые резаки, изготовленные на заводе, в которых соблюдаются все параметры по завихрению воздушного потока. Самодельный плазматрон не гарантирует качественной резки и быстро выходит из строя.

Что относится к правилам безопасности, то работу следует проводить в специальной одежде, защищающей от брызг раскаленного металла. Также для защиты глаз следует одевать сварочные очки “хамелеоны”.
